鋼結構是建筑工程中常用的一種結構形式，它具有輕質、高強、抗震、耐久等優點，廣泛應用于橋梁、廠房、高層建筑、體育場館等領域。鋼結構的連接方式主要有焊接、螺栓和鉚接三種，其中焊接是最常用的一種，因為它可以實現無縫連接，提高結構的整體性和剛度。了解鋼結構焊接—鋼結構常用的焊接方法。

焊接是一種利用熱源將金屬或其他材料加熱至熔化狀態，然后使其相互熔合的連接方法。焊接的質量直接影響到鋼結構的安全性和耐久性，因此，選擇合適的焊接方法和參數是非常重要的。針對不同的鋼結構類型、尺寸和要求，有多種焊接方法可供選擇，如手工電弧焊、氣體保護焊、埋弧焊、電渣焊、電阻焊等。其中，手工電弧焊是最常用的一種，因為它操作簡便、設備便攜、適應性強，可以焊接各種形狀和位置的焊縫。

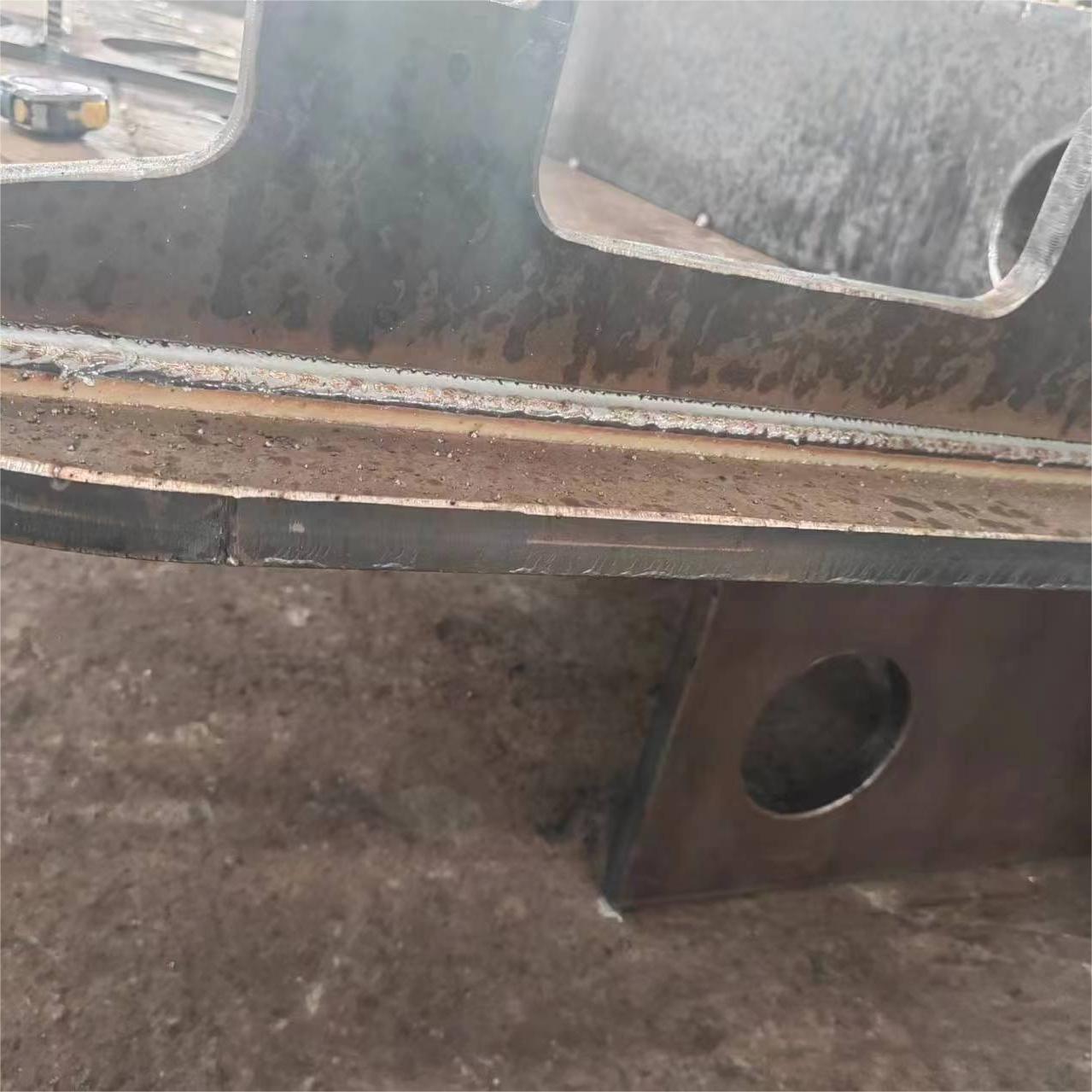

然而，手工電弧焊也存在一些缺點，如焊接效率低、變形大、缺陷多、質量不穩定等。為了克服這些缺點，提高焊接質量和效率，鋼結構焊接通常采用多層多道焊接技術。多層多道焊接技術是指在焊接較厚或較大的焊縫時，將焊縫分為多個層次，每個層次又分為多條道，按照一定的順序和方法逐層逐道進行焊接，最終完成整條焊縫的技術。多層多道焊接技術的優點有：

1. 可以減小焊接變形和殘余應力，提高焊縫的力學性能和抗裂性能，因為每次焊接的熱輸入量較小，焊接應力分布較均勻，焊縫層間的熱循環作用可以消除部分應力和組織缺陷。

2. 可以提高焊接效率和節約材料，因為每層焊縫的寬度較小，坡度較小，熔化金屬不易下垂，可以減少焊條的消耗和焊渣的產生，同時可以提高焊接速度和焊縫的填充率。

3. 可以適應不同的焊接位置和方法，因為每層焊縫的高度較低，可以采用不同的焊接姿勢和運條方式，如直線形、斜圓圈形、反鋸齒形等，以適應不同的焊接方向和焊縫形狀，提高焊接的靈活性和操作性。




多層多道焊接技術的關鍵是確定合理的焊接參數和順序，如焊接層數、道數、電流、電壓、焊接速度、焊條直徑、焊條角度、運條方式等。這些參數和順序應根據焊縫的類型、尺寸、位置、要求等因素綜合考慮，以保證焊縫的成形、熔合、焊透、填充等質量指標，同時避免產生咬邊、夾渣、氣孔、裂紋等缺陷（了解鋼結構焊接的常見問題和解決方法）。一般來說，多層多道焊接有以下幾個原則：

1. 焊接層數和道數應根據焊縫的厚度和寬度確定，一般焊縫厚度大于8mm時，應采用多層焊，焊縫寬度大于10mm時，應采用多道焊。焊縫厚度和寬度越大，焊接層數和道數越多。每層焊縫的高度一般為3~5mm，每道焊縫的寬度一般為5~8mm。





2. 焊接順序應根據焊縫的位置和方向確定，一般應從下往上、從兩端向中間進行焊接，以減小焊接變形和應力。同時，應盡量使每層焊縫的焊接方向相反，以消除焊接應力的不對稱性。在焊接同一層焊縫時，應先焊接較短的焊道，再焊接較長的焊道，以減小焊接變形和殘余應力。





3. 焊接電流和電壓應根據焊條的直徑和焊縫的位置確定，一般焊條直徑越大，焊接電流和電壓越大。焊接位置越高，焊接電流和電壓越小。焊接電流和電壓的大小直接影響焊縫的熔深、熔寬、熔透和填充，應根據焊縫的要求進行調節，以保證焊縫的質量和效率。





4. 焊接速度和焊條角度應根據焊縫的形狀和方向確定，一般焊縫形狀越復雜，焊接速度越慢。焊接方向越垂直，焊條角度越小。焊接速度和焊條角度的大小直接影響焊縫的成形、熔合、焊透和填充，應根據焊縫的要求進行調節，以保證焊縫的質量和效率。





5. 運條方式應根據焊縫的位置和形狀確定，一般水平位置的焊縫，可采用直線形、斜圓圈形、反鋸齒形等運條方式，垂直位置的焊縫，可采用直線形、直線往復形等運條方式，水平角焊縫，可采用斜圓圈形、反鋸齒形等運條方式。運條方式的選擇應使焊縫的寬度和高度均勻一致，避免產生咬邊、夾渣、下垂等缺陷。

總之，鋼結構多層多道焊接技術是一種高效、高質的焊接技術，它可以提高鋼結構的連接強度和剛度，延長鋼結構的使用壽命，降低鋼結構的成本和維護費用，為鋼結構的發展和應用提供了有力的技術支撐。本文介紹了鋼結構多層多道焊接技術的概念、優點、原則和方法，以及它在鋼結構連接中的應用和意義，希望對您有所幫助。
